產品概述
1、適用標準
本采樣機依據國家標準GB474 - 96《煤樣的制備方法》和GB475 - 96《商品煤樣采取方法》等設計研發制造。
2、應用領域
主要用于冶金、電力、煤炭、化工等各行業和領域生產過程中,在皮帶輸送機的頭部/中部安裝自動取樣機,由PLC控制定時定量取樣、制樣、集樣、棄料返回至主皮帶,整個工作過程全部自動完成。
3、工作原理
主要由皮帶中部自動取樣機、振動給料裝置、破碎機、電動縮分器、圓盤集料器、棄料提升機、可編程控制器和電氣控制柜等組成,也可實現遠程控制。
4、功能描述
由中部取樣機、振動給料器、破碎機、電動縮分器、圓盤集料器和余料提升機返料組成,實現皮帶中部采樣制樣。
主要特點

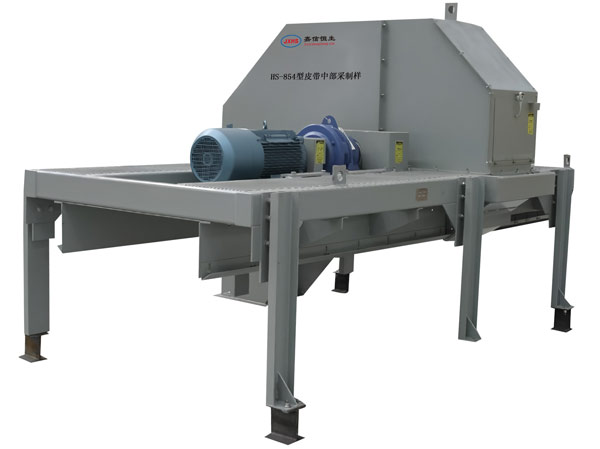

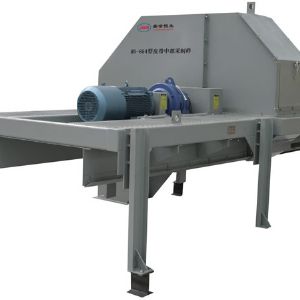

1、皮帶中部采樣機:內部的采樣頭是旋轉的刮掃采樣爪,并非漏斗狀。皮帶中部采樣機:安裝在皮帶的中部,皮帶從采樣機中穿過。
2、自動全截面截取料流取樣,自動制備化驗所用的試樣,快捷、均勻、穩定、具有代表性。
3、采用PLC控制技術,整個工作過程全自動控制,運行可靠。控制方式分為自動、手動和遠程。
4、結構設計緊湊、安裝方便、操作安全、易于維護。封閉除塵,減少了污染,改善了工人勞動環境。
5、皮帶中部采樣機通過采樣頭旋轉,從截面刮掃皮帶上的物料,從而使物料隨著采樣爪移動到接料處,同樣可做到全斷面截取物料。
6、皮帶中部采樣機:也適用于電力、冶金、化工、礦山、港口、糧食等行業的采制樣。二級采樣常用于物料粒度和流量都較小的情況(流量不超過2000噸/小時,粒度不大于100mm的煤);三級采樣通常用于物料粒度和流量都較大的情況(煤流量大于2000噸/小時,物料粒度大于100mm)。
主要技術參數
1、寬度范圍:600-2200mm
2、安裝方式:落地式安裝
3、控制模式:PLC控制
4、環境溫度:0~90℃
5、主皮帶頭輪離地面高度:3m以內
6、主皮帶頭輪直徑:0~150mm
7、取樣電動機:功率3KW、380V、7.6A
8、輸送皮帶:橫截面的物料重量1kg,每次采樣量0~10公斤可調
9、取樣間隔:30~9999秒可調
10、通訊接口:RS232、RS485
11、存儲數據:20000條
12、存儲周期:12個月
13、環境濕度:95%
14、工作電壓:AC220V
15、裝置重量:300Kg
16、裝置尺寸:定制
選型指南
1、可選高 級和中級配置方案。
2、可選智能化管理系統軟件。
3、憑借先進的RS485接口與MODBUS-RTU通訊協議。
4、可接入PLC、DCS、組態軟件及DTU等設備。
