產品概述

1、適用標準

本采樣機依據國家標準GB474-96《煤樣的制備方法》和GB475-96《商品煤樣采取方法》等設計研發制造。

2、應用領域

主要用于冶金、電力、煤炭、化工等各行業和領域生產過程中，在皮帶輸送機的頭部/中部安裝自動取樣機，由PLC控制定時定量取樣、制樣、集樣、棄料返回至主皮帶，整個工作過程全部自動完成。

3、工作原理

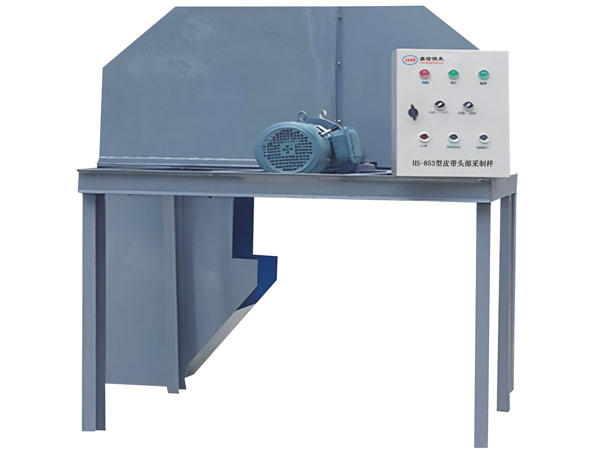

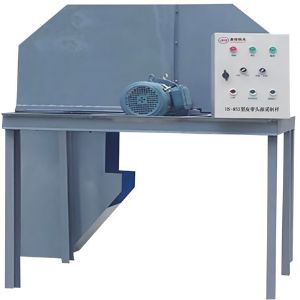

皮帶頭部自動采樣制樣機上從皮帶端部下落的物料流中全斷面截取物料的采樣設備，它是由制動電機、減速機、采樣小車、接近開關、鋼結構支架及防護罩等組成。

4、功能描述

主要由皮帶頭部/中部自動取樣機、振動給料裝置、破碎機、電動縮分器、圓盤集料器、棄料提升機、可編程控制器和電氣控制柜等組成，也可實現遠程控制。

主要特點

1、皮帶頭部采樣機安裝在皮帶端部。使用皮帶寬度范圍廣泛。斷面截取、所取試樣均勻、定時、連續。

2、皮帶頭部采樣機機身較寬，更類似于正方體，其內部的采樣頭是旋轉的接料采樣漏斗。適用皮帶寬度為500 - 2200mm，適用物料標稱粒度≤150mm，經過改造物料標稱粒度可達250mm（部分經過改造的系統采樣粒度可達400mm）。

3、消除人為因素對物料的影響，能提供客觀準確的化驗分析樣品，使結果具有科學性、代表性。

4、自動、手動皆可操作，減輕工人勞動強度、保證人身安全。設備安裝方便、操作簡單、運行可靠。

5、皮帶頭部采樣機通過接料的方式進行采樣，漏斗按照預定程序進行旋轉，當旋轉到適當位置時，通過接取的方式讓物料下落到采樣漏斗，能全斷面截取物料。

6、皮帶頭部采樣機：是一種快捷、簡單、可靠、經濟的采樣設備，被廣泛用于冶金、電力、礦山、煤炭、化工、建材、糧庫、港口等行業和部門。

主要技術參數

1、寬度范圍：400-2000mm

2、安裝方式：落地式安裝

3、控制模式：PLC控制

4、環境溫度：0～90℃

5、取樣電動機：2KW

6、適用物料取樣粒度：≤80mm

7、適用物料取樣水分：≤18%

8、適應皮帶寬度：800mm

9、每次采樣量：0-10公斤可調

10、通訊接口：RS232/RS485

11、存儲數據：10000條

12、存儲周期：12個月

13、環境濕度：95%

14、工作電壓：AC220V

15、裝置重量：200Kg

16、裝置尺寸：定制

選型指南

1、可選高 級和中級配置方案。

2、可選智能化管理系統軟件。

3、憑借先進的RS485接口與MODBUS-RTU通訊協議。

4、可接入PLC、DCS、組態軟件及DTU等設備。
