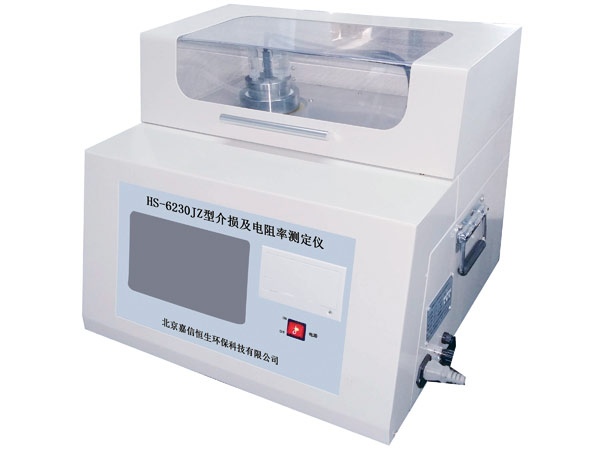

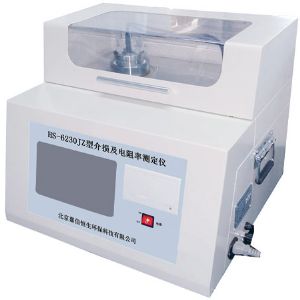

產品概述

1、適用標準

本儀器依據國家標準GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計研發制造，主要用于電力設備中的絕緣液體的介質損耗值、介電常數和體積電阻率的分析測定。

2、應用領域

本儀器適用于電力行業、化工行業、石油、商檢、第三方檢測機構、科研院所、高校等領域，為生產研發及科研測試等提供精 準數據。

3、工作原理

在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變?yōu)闊崮墚a(chǎn)生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間存在相角差Ψ（普西），Ψ的余角δ（德?tīng)査┓Q為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路（Cx）。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位等，再由單片機運用數字化實時采集方法，通過矢量運算便可得出試品的電容值和介質損耗正切值。

4、功能描述

本儀器結構為集油杯、加熱、控溫、調壓功能為一體。采用點陣液晶顯示器，中文菜單，操作簡單；試驗結果漢字打印。空杯自動校準。具有過壓、過流、限溫保護功能。

主要特點

1、油杯具有排油電磁開關，可以在不拆卸油杯的情況下排空杯中試樣油，并可用試樣油沖洗油杯。

2、儀器采用中頻感應加熱，具有加熱均勻、速度快、控制方便等優點。

3、內部標準電容器為SF6 充氣三點ji式電容，測試不受環境溫度、濕度影響。

4、具有空電ji校準功能，校準數據自動保存。測量空電ji杯的電容量和介質損耗因數，以判斷空電ji杯的清洗和裝配狀況。

5、儀器選用大屏幕LCD顯示器，漢字顯示，人機對話。

6、具有過壓、過流、限溫保護功能。

主要技術參數

1、測量范圍：介損tgδ0.00001～1

電容50～200pF

電阻率2.5MΩ·m～20TΩ·m

2、測量精度：介損tgδ±（示值×0.5%+0.0001）

電容±（示值×0.5%+0.1pF）

電阻率±0.001MΩ·m

3、介電常數：0～40

4、相對介電常數：±（示值×0.5%+0.1）

5、測試電壓范圍：AC 0～2000V、DC 0～500V

6、測試溫度范圍：室溫～125℃

7、顯示方式：大屏幕觸摸LCD液晶屏

8、環境溫度：5～45℃

9、環境濕度：≤85%RH

10、供電電源：AC220±22V、50±1Hz

11、額定功率：500W

12、外形尺寸：470×430×380mm

13、儀器重量：25Kg

選型指南

1、可選擇高 檔自動測定儀

2、可選擇高 端測定儀，能夠接入實驗室信息管理系統LIMS
