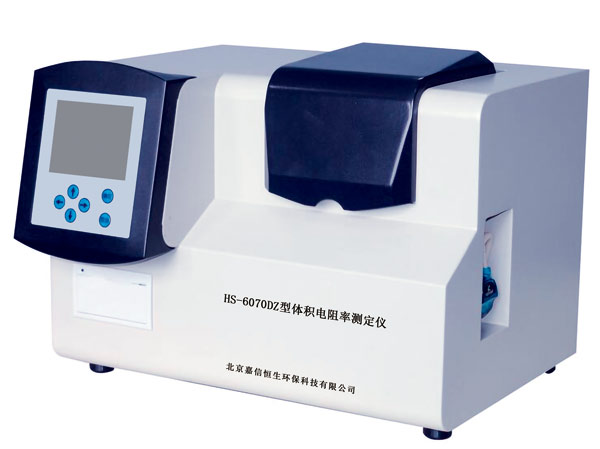

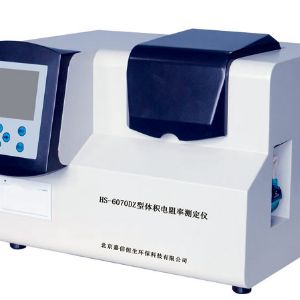

產品概述

1、適用標準

本儀器依據國家標準DL/T 421-2009《電力用油體積電阻率測定法》設計研發制造，主要用于絕緣油體積電阻率及其他物體絕緣電阻率的分析測定。

2、應用領域

體積電阻率測定儀是一種用于測量材料體積電阻率的專業檢測工具，通過數字化技術和自動化測試方法，實現對材料電阻值的快速、精 確測量，并具備數據分析和報告生成等功能。其核心應用領域涵蓋廣，主要針對絕緣油、抗燃油、橡膠、塑料等材料的電性能檢測，例如電力系統中絕緣油的質量評估、化工領域高分子材料的絕緣性能測試等。本儀器適用于電力行業、化工行業、石油、商檢、第三方檢測機構、科研院所、高校等領域，為生產研發及科研測試等提供精 準數據。

3、工作原理

根據歐姆定律,被測電阻Rx等于施加電壓V除以通過的電流I。

4、功能描述

本儀器采用大屏幕液晶顯示，電ji杯采用三電ji、內外電ji雙控溫結構，具有空杯電ji清潔干燥質量的檢驗及自檢、自動加排油功能；采用經典PID控溫方式，自動恒溫，自動測量，具有保存，打印試驗結果功能。

主要特點

1、便攜式結構設計，可對2.5mm間隙油杯進行測試。

2、具有重量輕，體積小等特點，適用于現場使用。

3、采用新型AVR單片機作為核心微處理器，運行速度快，抗干擾能力強。

4、液晶圖文顯示，關鍵操作漢字提示，不掉機實時鐘。

5、自動打印試驗結果，測量精度高，穩定可靠。

6、可升溫至90℃可以作高溫絕緣油試驗。

主要技術參數

1、測試范圍：1.0×106～1.0×1013Ω·m

2、分 辨 率：0.1×105Ω·m

3、重復性：體積電阻率≤1.0×1010Ω·m時≤15%

體積電阻率＞1.0×1010Ω·m時≤25%

4、再現性：體積電阻率≤1.0×1010Ω·m時≤25%

體積電阻率＞1.0×1010Ω·m時≤35%

5、測試電壓：500V

6、測試壓差：＜0.5%

7、顯示方式：大屏幕LCD液晶屏

8、恒溫時間：0～59min

9、充電時間：0～99s

10、放電時間：0～9min

11、溫控精度：±0.5℃

12、電ji杯參數：

電 ji類型：三端電ji，內外電ji雙控溫

電ji材料：特殊鋼

絕緣材料：聚四氟

電ji間距：2.0mm

空杯電容：30.0±1pF

空杯絕緣電阻：＞3.0×1012Ω

13、環境溫度：5～45℃

14、環境濕度：≤85%RH

15、供電電源：AC220±22V、50±1Hz

16、額定功率：1000W

17、外形尺寸：500×350×450mm

18、儀器重量：8Kg

選型指南

1、可選擇高 檔自動測定儀

2、可選擇高 端測定儀，能夠接入實驗室信息管理系統LIMS
